在这篇文章中,我们将学习如何为图像处理实现一个简单的模块化管道,我们将使用 OpenCV  进行图像处理和操作,并使用 Python  生成器进行管道步骤。

图像处理管道是一组按预定义顺序执行的任务,用于将图像转换为所需结果或提取一些有趣的要素。

工作示例如下:

转换图像,例如平移、旋转、调整大小、翻转、裁剪

图像增强,

提取关注区域(ROI),

评估特征描述符,

图像或对象分类,

物体检测,

机器学习的图像注释,

最终结果可以是新图像,也可以是包含部分图像信息的JSON文件。

假设一个目录中有很多图像,并且想检测其中的脸,将每个脸写在单独的文件中。另外,我希望有一个JSON摘要文件,告诉我在哪里找到脸,以及在哪里找到脸。我们的面部检测过程如下:





面部检测过程

这是一个非常简单的例子,可以用以下代码概括:

Import  cv2

Import操作系统

Import  JSON

Import  numpy  as  NP

Def  parse_args():

Import  argparse

# Parse  command  line  arguments

Ap=argparse.argumentparser(描述='图像处理管线')

Ap.add  _ argument  ('-I  ','-input  ',required=true,

Help='path  to  input  image  files  ')

Ap.add  _ argument  ('-o  ','-output  ',default=' output  ',

Help='path  to  output  directory  ')

Ap.add  _ argument  ('-OS  ','-out-summary  ',default=none,

Help=' output  JSON摘要文件名称')

Ap.add  _ argument  ('-c  ','-classifier  ',default=' models/haarc)
ascade/haarcascade_frontalface_default.xml",
                    help="path to where the face cascade resides")
    return vars(ap.parse_args())
def list_images(path, valid_exts=None):
    image_files = []
    # Loop over the input directory structure
    for (root_dir, dir_names, filenames) in os.walk(path):
        for filename in sorted(filenames):
            # Determine the file extension of the current file
            ext = filename[filename.rfind("."):].lower()
            if valid_exts and ext.endswith(valid_exts):
                # Construct the path to the file and yield it
                file = os.path.join(root_dir, filename)
                image_files.append(file)
    return image_files
def main(args):
    os.makedirs(args["output"], exist_ok=True)
    # load the face detector
    detector = cv2.CascadeClassifier(args["classifier"])
    # list images from input directory
    input_image_files = list_images(args["input"], (".jpg", ".png"))
    # Storage for JSON summary
    summary = {}
    # Loop over the image paths
    for image_file in input_image_files:
        # Load the image and convert it to grayscale
        image = cv2.imread(image_file)
        gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
        # Detect faces
        face_rects = detector.detectMultiScale(gray, scaleFactor=1.05, minNeighbors=5,
                                               minSize=(30, 30), flags=cv2.CASCADE_SCALE_IMAGE)
        summary[image_file] = {}
        # Loop over all detected faces
        for i, (x, y, w, h) in enumerate(face_rects):
            face = image[y:y+w, x:x+h]
            # Prepare output directory for faces
            output = os.path.join(*(image_file.split(os.path.sep)[1:]))
            output = os.path.join(args["output"], output)
            os.makedirs(output, exist_ok=True)
            # Save faces
            face_file = os.path.join(output, f"{i:05d}.jpg")
            cv2.imwrite(face_file, face)
            # Store summary data
            summary[image_file][face_file] = np.array([x, y, w, h], dtype=int).tolist()
        # Display summary
        print(f"[INFO] {image_file}: face detections {len(face_rects)}")
    # Save summary data
    if args["out_summary"]:
        summary_file = os.path.join(args["output"], args["out_summary"])
        print(f"[INFO] Saving summary to {summary_file}...")
        with open(summary_file, 'w') as json_file:
            json_file.write(json.dumps(summary))
if __name__ == '__main__':
    args = parse_args()
    main(args)
用于人脸检测和提取的简单图像处理脚本
代码中的注释也很有探索性,让我们来深入研究一下。首先,我们定义命令行参数解析器(第 6-20 行)以接受以下参数:
--input:这是包含我们图像的目录的路径(可以是子目录),这是唯一的强制性参数。

--output: 保存管道结果的输出目录。

--out-summary:如果我们想要一个 JSON 摘要,只需提供它的名称(例如 output.json)。

--classifier:用于人脸检测的预训练 Haar 级联的路径
接下来,我们定义list_images函数(第 22-34 行),它将帮助我们遍历输入目录结构以获取图像路径。对于人脸检测,我们使用称为Haar级联(第 40 行)的 Viola-Jones 算法,在深度学习和容易出现误报(在没有人脸的地方报告人脸)的时代,这是一种相当古老的算法。

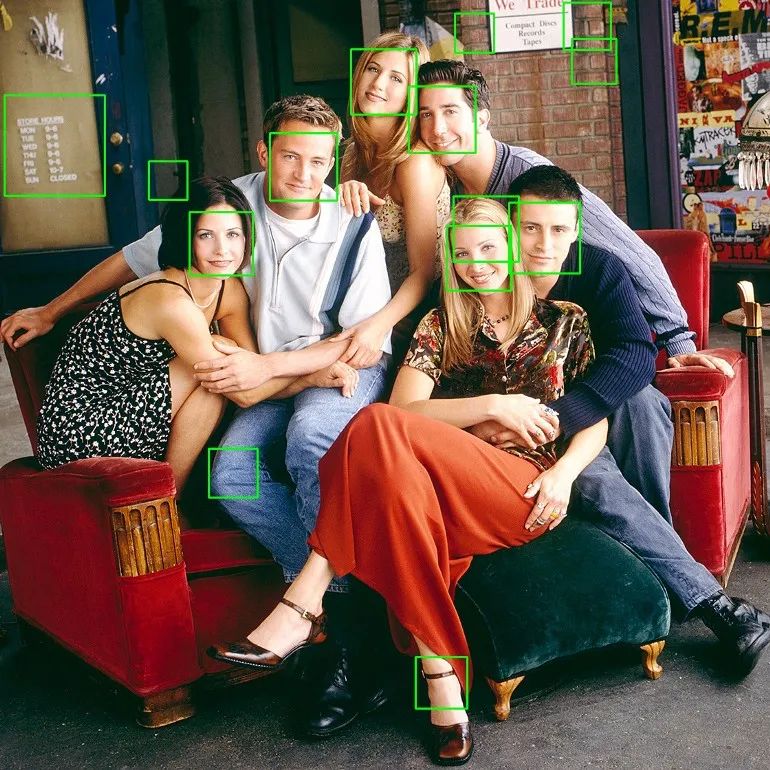

来自电影“老友记”的示例图像,其中存在一些误报
主要处理循环如下:我们遍历图像文件(第 49行),逐个读取它们(第 51 行),检测人脸(第 55 行),将它们保存到准备好的目录(第 59-72 行)并保存带有人脸坐标的摘要报告(第 78-82 行)。
准备项目环境:
$ git clone git://github.com/jagin/image-processing-pipeline.git
$ cd image-processing-pipeline
$ git checkout 77c19422f0d7a90f1541ff81782948e9a12d2519
$ conda env create -f environment.yml
$ conda activate pipeline
为了确保你们的代码能够正常运行,请检查你们的切换分支命令是否正确:

77c19422f0d7a90f1541ff81782948e9a12d2519

让我们运行它:
$ python process_images.py --input assets/images -os output.json
我们得到了一个很好的总结:
[INFO] assets/images/friends/friends_01.jpg: face detections 2
[INFO] assets/images/friends/friends_02.jpg: face detections 3
[INFO] assets/images/friends/friends_03.jpg: face detections 5
[INFO] assets/images/friends/friends_04.jpg: face detections 14
[INFO] assets/images/landscapes/landscape_01.jpg: face detections 0
[INFO] assets/images/landscapes/landscape_02.jpg: face detections 0
[INFO] Saving summary to output/output.json...
每个图像的人脸图像(也有误报)存储在单独的目录中。

output
├── images
│   └── friends
│       ├── friends_01.jpg
│       │   ├── 00000.jpg
│       │   └── 00001.jpg
│       ├── friends_02.jpg
│       │   ├── 00000.jpg
│       │   ├── 00001.jpg
│       │   └── 00002.jpg
│       ├── friends_03.jpg
│       │   ├── 00000.jpg
│       │   ├── 00001.jpg
│       │   ├── 00002.jpg
│       │   ├── 00003.jpg
│       │   └── 00004.jpg
│       └── friends_04.jpg
│           ├── 00000.jpg
│           ├── 00001.jpg
│           ├── 00002.jpg
│           ├── 00003.jpg
│           ├── 00004.jpg
│           ├── 00005.jpg
│           ├── 00006.jpg
│           ├── 00007.jpg
│           ├── 00008.jpg
│           ├── 00009.jpg
│           ├── 00010.jpg
│           ├── 00011.jpg
│           ├── 00012.jpg
│           └── 00013.jpg
└── output.json




摘要文件output.json将包含人脸的坐标(x、y、宽度、高度):
{
  "assets/images/friends/friends_01.jpg": {
    "output/images/friends/friends_01.jpg/00000.jpg": [
      434,
      121,
      154,
      154
    ],
    "output/images/friends/friends_01.jpg/00001.jpg": [
      571,
      145,
      192,
      192
    ]
  },
  ...
}
上面的例子并不复杂,只有几个步骤,所以很容易快速创建一个简单的脚本,但很快它就会变得复杂。

在其中一个项目中,我正在研究步态识别,管道包含以下步骤:
  • 捕捉视频
  • 检测人员
  • 估计人的姿势
  • 跟踪姿势
  • 创建蒙版
  • 缓冲区掩码序列
  • 编码步态
  • 识别步态嵌入
  • 显示结果

    还有更多用于数据注释、指标生成等。
    当我们的管道不断增长,但是不只是有我们在处理它时,问题就会开始出现。还有其他队友在做不同的步骤,管道的某些部分可以在其他管道中重复使用(例如读取图像、捕获视频等)。
    我们需要管道是模块化的!我们还需要一种巧妙的方式在管道的步骤之间传递数据。在寻找解决方案时,我偶然发现了一个很好的代码片段,它允许我们使用 Python 生成器创建类似Unix 的管道。
    #! /usr/bin/env python
    class Pipeline(object):
        def __init__(self):
            self.source = None

        def __iter__(self):
            return self.generator()

        def generator(self):
            while True:
                value = self.source.next()
                if self.filter(value):
                    yield self.map(value)

        def __or__(self, other):
            other.source = self.generator()
            return other

        def filter(self, value):
            return True

        def map(self, value):
            return value
    class AllNumbers(Pipeline):
        def generator(self):
            value = 0
            while True:
                yield value
                value += 1
    class Evens(Pipeline):
        def filter(self, value):
            return value % 2 == 0
    class MultipleOf(Pipeline):
        def __init__(self, factor=1):
            self.factor = factor
            super(MultipleOf, self).__init__()

        def filter(self, value):
            return value % self.factor == 0
    class Printer(Pipeline):
        def map(self, value):
            print value
            return value
    class First(Pipeline):
        def __init__(self, total=10):
            self.total = total
            self.count = 0
            super(First, self).__init__()

        def map(self, value):
            self.count += 1
            if self.count > self.total:
                raise StopIteration
            return value
    def main():
        all_numbers = AllNumbers()
        evens = MultipleOf(2)
        multiple_of_3 = MultipleOf(3)
        printer = Printer()
        first_10 = First(10)
        pipeline = all_numbers | evens | multiple_of_3 | first_10 | printer

        for i in pipeline:
            pass
    if __name__ == '__main__':
        main()
         下面这个简单的例子创建了一个Pipeline,来打印前 10 个既是 3 的倍数又是偶数的数字。
    $ python example_pipeline.py
    0
    6
    12
    18
    24
    30
    36
    42
    48
    54
    最重要和最有趣的部分是Pipeline生成器类本身:
    class Pipeline(object):
        def __init__(self):
            self.source = None
        def __iter__(self):
            return self.generator()
        def generator(self):
            while self.has_next():
                data = next(self.source) if self.source else {}
                if self.filter(data):
                    yield self.map(data)
        def __or__(self, other):
            other.source = self.generator()
            return other
        def filter(self, data):
            return True
        def map(self, data):
            return data
        def has_next(self):
            return True
    生成器函数允许我们声明一个行为类似于迭代器的函数,即它可以在 for 循环中使用。换句话说,生成器是一个函数,它返回一个我们可以迭代的对象(迭代器)(一次一个值)。
    Pipeline是一个抽象类,它包含generator函数(第8-12行),默认情况下,agenerator函数通过filter函数(第18-19行)和map函数传递数据(来自上一个生成器)。

    filter函数允许我们过滤通过管道的数据(如Even上面代码片段中的类)。map函数使我们能够像在第一类中一样操作(映射)管道数据或更新步骤的状态。

    通过覆盖或运算符,可以创建类似 Unix 的管道:

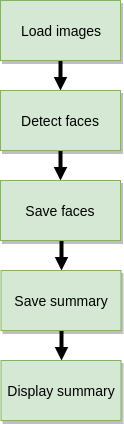

    load_images | detect_faces | save_faces | display_summary。
    管道的第一步必须生成我们的输入数据,因此我们必须覆盖generator函数。在我们的例子中,输入数据是要处理的图像列表,让我们将加载图像部分解耦到名为LoadImages的管道步骤中:
    import cv2
    from pipeline.pipeline import Pipeline
    import pipeline.utils as utils
    class LoadImages(Pipeline):
        def __init__(self, src, valid_exts=(".jpg", ".png")):
            self.src = src
            self.valid_exts = valid_exts
            super(LoadImages, self).__init__()
        def generator(self):
            source = utils.list_images(self.src, self.valid_exts)
            while self.has_next():
                image_file = next(source)
                image = cv2.imread(image_file)
                data = {
                    "image_file": image_file,
                    "image": image
                }
                if self.filter(data):
                    yield self.map(data)
                     管道生成器步骤加载图像
    我们可以看到,generator会为在src目录中找到的每个图像文件生成以下字典结构:
    data = {
        "image_file": image_file,
        "image": image
    }
    对于每个文件,我们都获得了图像文件的路径和文件的二进制文件。
    使用面向对象的编程,我们可以扩展LoadIamges类,并在需要过滤掉文件名或路径中包含选定单词的图像文件时重写filter函数。
    下一步是检测人脸:
    import cv2
    from pipeline.pipeline import Pipeline
    class CascadeDetectFaces(Pipeline):
        def __init__(self, classifier):
            # load the face detector
            self.detector = cv2.CascadeClassifier(classifier)
            super(DetectFaces, self).__init__()
        def map(self, data):
            image = data["image"]
            # Detect faces
            gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
            face_rects = self.detector.detectMultiScale(gray, scaleFactor=1.05, minNeighbors=5,
                                                        minSize=(30, 30), flags=cv2.CASCADE_SCALE_IMAGE)
            data["face_rects"] = face_rects
            return data
             检测人脸步骤
    它将使用map函数中源生成器(load_images)的数据,提取图像二进制文件(第14行),检测人脸(第17–18行),并使用人脸坐标(第20行)丰富数据,以便下一步操作。
    我们可以将整个管道包含在以下main函数中:
    import os
    from pipeline.load_images import LoadImages
    from pipeline.cascade_detect_faces import CascadeDetectFaces
    from pipeline.save_faces import SaveFaces
    from pipeline.save_summary import SaveSummary
    from pipeline.display_summary import DisplaySummary
    def parse_args():
        import argparse
        # Parse command line arguments
        ap = argparse.ArgumentParser(description="Image processing pipeline")
        ap.add_argument("-i", "--input", required=True,
                        help="path to input image files")
        ap.add_argument("-o", "--output", default="output",
                        help="path to output directory")
        ap.add_argument("-os", "--out-summary", default=None,
                        help="output JSON summary file name")
        ap.add_argument("-c", "--classifier", default="models/haarcascade/haarcascade_frontalface_default.xml",
                        help="path to where the face cascade resides")
        return vars(ap.parse_args())
    def main(args):
        # Create pipeline steps
        load_images = LoadImages(args["input"])
        detect_faces = CascadeDetectFaces(args["classifier"])
        save_faces = SaveFaces(args["output"])
        if args["out_summary"]:
            summary_file = os.path.join(args["output"], args["out_summary"])
            save_summary = SaveSummary(summary_file)
        display_summary = DisplaySummary()
        # Create image processing pipeline
        pipeline = load_images | detect_faces | save_faces
        if args["out_summary"]:
            pipeline |= save_summary
        pipeline |= display_summary
        # Iterate through pipeline
        for _ in pipeline:
            pass
        if args["out_summary"]:
            print(f"[INFO] Saving summary to {summary_file}...")
            save_summary.write()
    if __name__ == '__main__':
        args = parse_args()
        main(args)
    其中,单个步骤的逻辑是分离的,主要功能是干净整洁的,功能与文章开头的脚本相同。
    处理管道的模块化使我们可以在视频处理中重用CascadeDetectFaces类:
    python process_video_pipeline.py -i assets/videos/faces.mp4 -ov faces.avi -p
    12%|██████████████████████████ ██████▋ | 71/577 [00:08

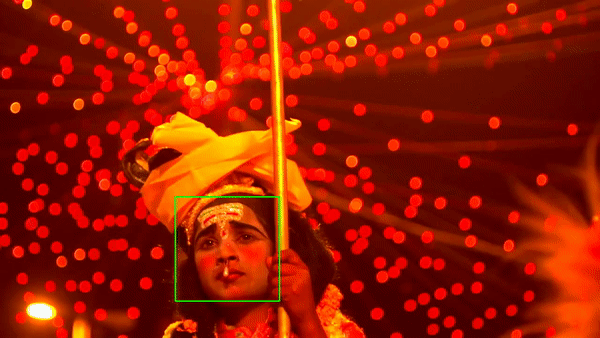

    具有以下示例结果:



    CascadeDetectFaces并不完美,但我们可以使用cv2.dnnOpenCV 中的一些深度学习模型和模块创建另一个实现,这将更准确,更容易在管道中替换它。
    好消息,小白学视觉团队的知识星球开通啦,为了感谢大家的支持与厚爱,团队决定将价值149元的知识星球现时免费加入。各位小伙伴们要抓住机会哦!



    下载1:OpenCV-Contrib扩展模块中文版教程

    在「小白学视觉」公众号后台回复:扩展模块中文教程即可下载全网第一份OpenCV扩展模块教程中文版,涵盖扩展模块安装、SFM算法、立体视觉、目标跟踪、生物视觉、超分辨率处理等二十多章内容。
    下载2:Python视觉实战项目52讲
    在「小白学视觉」公众号后台回复:Python视觉实战项目即可下载包括图像分割、口罩检测、车道线检测、车辆计数、添加眼线、车牌识别、字符识别、情绪检测、文本内容提取、面部识别等31个视觉实战项目,助力快速学校计算机视觉。
    下载3:OpenCV实战项目20讲
    在「小白学视觉」公众号后台回复:OpenCV实战项目20讲即可下载含有20个基于OpenCV实现20个实战项目,实现OpenCV学习进阶。
    交流群

    欢迎加入公众号读者群一起和同行交流,目前有SLAM、三维视觉、传感器、自动驾驶、计算摄影、检测、分割、识别、医学影像、GAN、算法竞赛等微信群(以后会逐渐细分),请扫描下面微信号加群,备注:”昵称+学校/公司+研究方向“,例如:”张三 + 上海交大 + 视觉SLAM“。请按照格式备注,否则不予通过。添加成功后会根据研究方向邀请进入相关微信群。请勿在群内发送广告,否则会请出群,谢谢理解~




  • 回复

    使用道具 举报

    0

    主题

    1552

    帖子

    -1025

    积分

    限制会员

    积分
    -1025
    发表于 2021-10-1 08:13:55 | 显示全部楼层
    写的真的很不错
    回复

    使用道具 举报

    0

    主题

    1526

    帖子

    -960

    积分

    限制会员

    积分
    -960
    发表于 2021-10-1 08:45:26 | 显示全部楼层
    我是来刷分的,嘿嘿
    回复

    使用道具 举报

    1

    主题

    1609

    帖子

    -1042

    积分

    限制会员

    积分
    -1042
    发表于 2021-10-1 09:46:53 | 显示全部楼层
    相当不错,感谢无私分享精神!
    回复

    使用道具 举报

    0

    主题

    1574

    帖子

    -1029

    积分

    限制会员

    积分
    -1029
    发表于 2021-10-1 11:14:26 | 显示全部楼层
    前排支持下
    回复

    使用道具 举报

    0

    主题

    1645

    帖子

    -1031

    积分

    限制会员

    积分
    -1031
    发表于 2021-10-1 11:43:44 | 显示全部楼层
    过来看看的
    回复

    使用道具 举报

    0

    主题

    1558

    帖子

    -1010

    积分

    限制会员

    积分
    -1010
    发表于 2021-10-1 12:35:24 | 显示全部楼层
    不错不错,很好哦
    回复

    使用道具 举报

    1

    主题

    1620

    帖子

    -1038

    积分

    限制会员

    积分
    -1038
    发表于 2021-10-1 13:30:19 | 显示全部楼层
    LZ说的很不错
    回复

    使用道具 举报

    1

    主题

    1635

    帖子

    -1062

    积分

    限制会员

    积分
    -1062
    发表于 2021-10-1 14:01:01 | 显示全部楼层
    我是来刷分的,嘿嘿
    回复

    使用道具 举报

    0

    主题

    1528

    帖子

    -986

    积分

    限制会员

    积分
    -986
    发表于 2021-10-1 14:55:41 | 显示全部楼层
    小手一抖,积分到手!
    回复

    使用道具 举报

    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    QQ|无图版|手机版|小黑屋|广州@IT精英团

    GMT+8, 2021-10-25 08:31 , Processed in 0.358801 second(s), 40 queries .

    Powered by Discuz! X3.4

    Copyright © 2001-2020, Tencent Cloud.

    快速回复 返回顶部 返回列表
